【產品用途】
鍛鋼止回閥系列產品用于工業(yè)管道上作阻止介質逆流的裝置，廣泛應用于化工、冶金、石油、制藥、食品、飲料、環(huán)保等領域行業(yè)。
【產品型號】
升降式鍛鋼止回閥型號：h11h、h11y、h61h、h61y;
內螺紋旋啟式止回閥型號：h41h、h14y、h14w;
旋啟式鍛鋼止回閥型號：h64h、h64y;
【產品特點】
1、鍛鋼止回閥主要零部件采用精密模鍛件，外形美觀，結構緊湊;
2、閥蓋采用螺栓栓接、焊接連接、壓力自密封結構，可根據客戶要求自由選用;
3、螺紋、焊接、法蘭多種連接方式可選。
【執(zhí)行標準】
設計標準：ASME B16.34/BS5352、GB/T12235、GB/T12236、GB/T12224；
壓力溫度等級標準：ASME B16.34、GB/T12224；
檢驗與試驗標準：API598、JB/T9092；
結構長度標準：ASME B16.10、GB/T12221、JB/T96-95；
法蘭型式尺寸標準：ASME B16.5、GB/T9113、JB/T 82.1~82.4；
對焊端連接標準：ASME B16.25、GB/T12224；
【性能參數】
| 工作壓力(MPa) | 1.6~42.0 (Calss150-Calss2500) | |||
| 口徑(mm) | DN15-DN50 1/2″-2″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 材料 | 閥體 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | ||
| 閥瓣 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 閥桿 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 密封面 | 不銹鋼 司太立合金 | |||

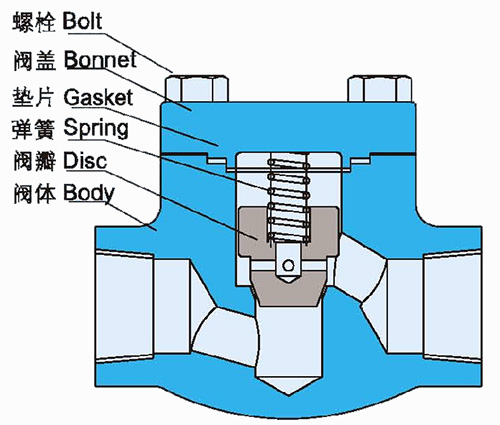

【結構示意圖】

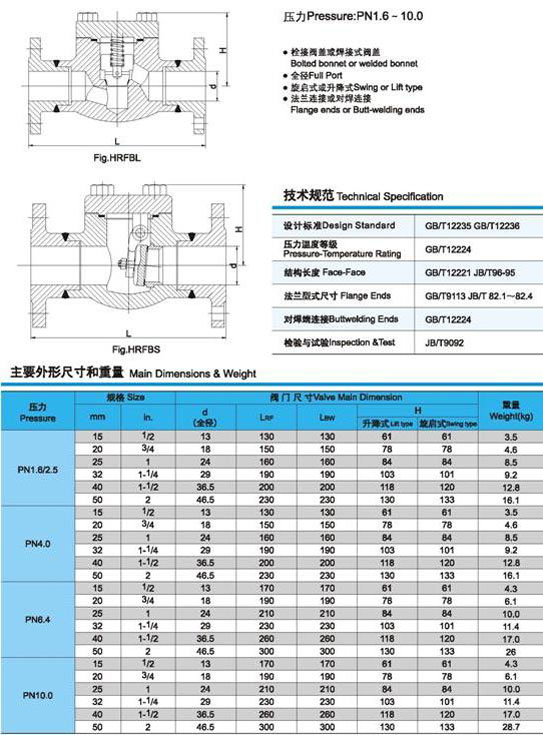

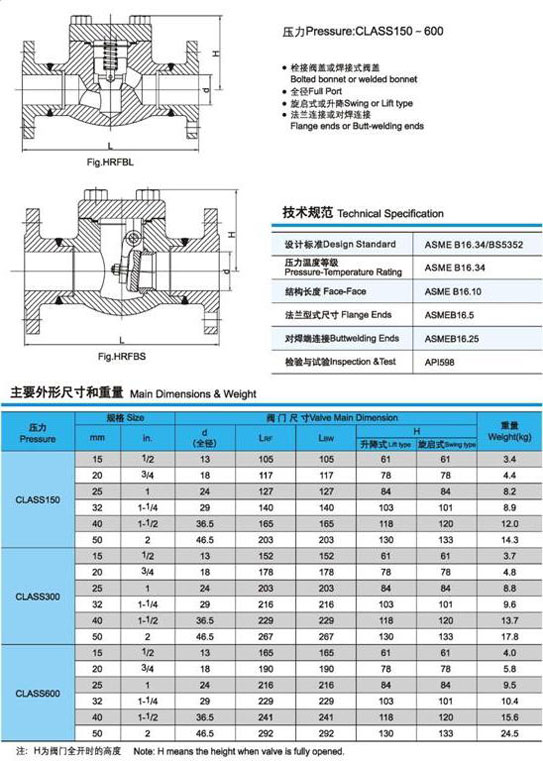

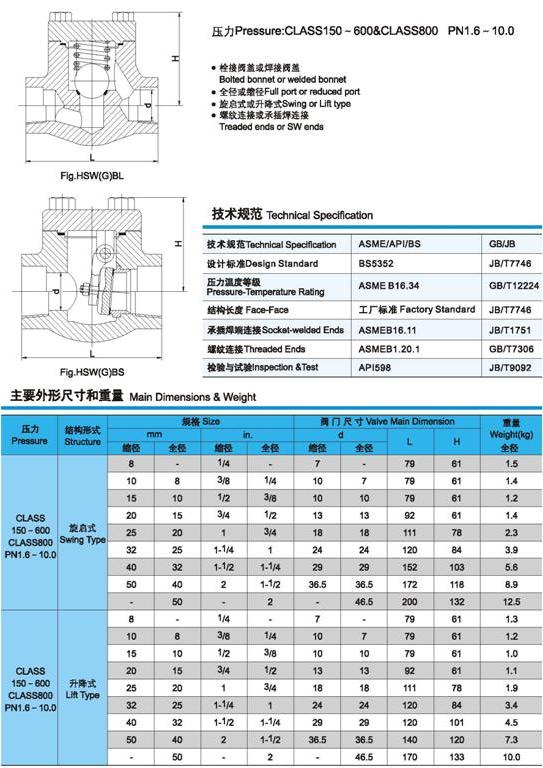

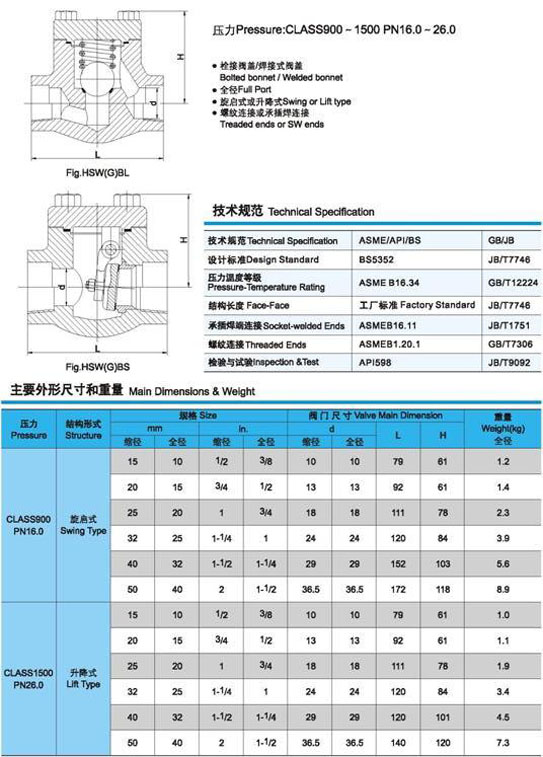

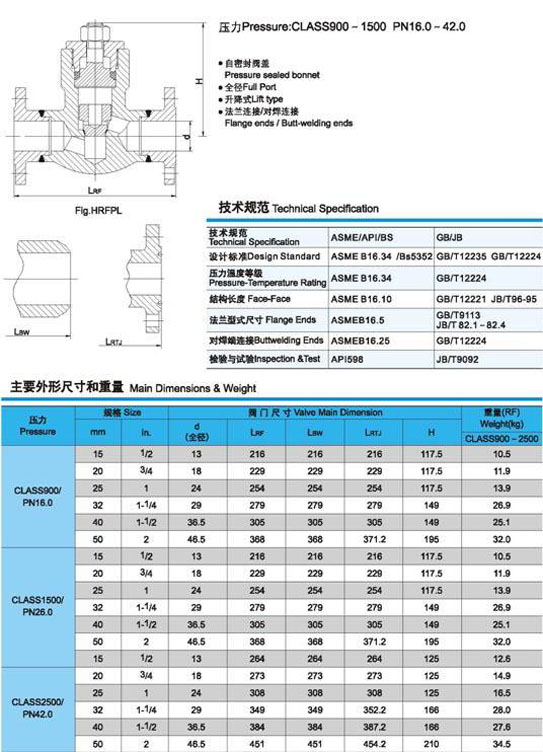

【外形尺寸】
<
<
<
<
<
<
<
<
<
<
